Le zonage constitue l’une des analyses techniques les plus structurantes de toute la démarche de prévention du risque ATEX. C’est lui qui conditionne le choix des équipements, les modalités de maintenance, les règles d’intervention, l’organisation des travaux et, plus largement, le niveau de sécurité de l’installation.
Lorsqu’il est imprécis, obsolète ou fondé sur des hypothèses qui ne correspondent plus à la réalité du terrain, les conséquences peuvent être importantes. Non pas parce que le zonage est erroné en lui-même, mais parce que toutes les décisions qui en découlent risquent de l’être également.
Le zonage ATEX n’est pas un plan : c’est une analyse du risque
Une zone ATEX est un espace dans lequel une atmosphère explosive est susceptible de se former. Son classement repose sur l’évaluation de la fréquence d’apparition de cette atmosphère, de sa durée de présence et des caractéristiques des substances mises en œuvre.
Cette analyse s’appuie sur plusieurs paramètres techniques : la nature des produits utilisés, leurs propriétés physico-chimiques, les conditions de fonctionnement du procédé, la ventilation, les possibilités de fuite ou encore les modes d’exploitation de l’installation. Les normes NF EN 60079-10-1 et NF EN 60079-10-2 constituent les références méthodologiques utilisées pour le classement des zones gazeuses et poussiéreuses.
Autrement dit, le zonage n’est pas un dessin apposé sur un plan d’usine. Il est la traduction graphique d’une analyse approfondie du fonctionnement réel de l’installation.
Une installation évolue… mais le zonage ne suit pas toujours
L’une des situations les plus fréquemment rencontrées lors des audits concerne des installations dont le zonage n’a jamais été réévalué depuis sa création.
Pourtant, un site industriel évolue en permanence.
Une nouvelle ligne de production est ajoutée. Une matière première est remplacée par une autre. Un système de ventilation est modifié. Une opération de maintenance conduit à remplacer un équipement par un modèle différent. Individuellement, chacune de ces évolutions peut sembler mineure. Collectivement, elles peuvent modifier les conditions de formation d’une atmosphère explosive.
Le risque ne provient donc pas uniquement des changements eux-mêmes, mais du fait que le zonage continue parfois de refléter une installation qui n’existe plus.

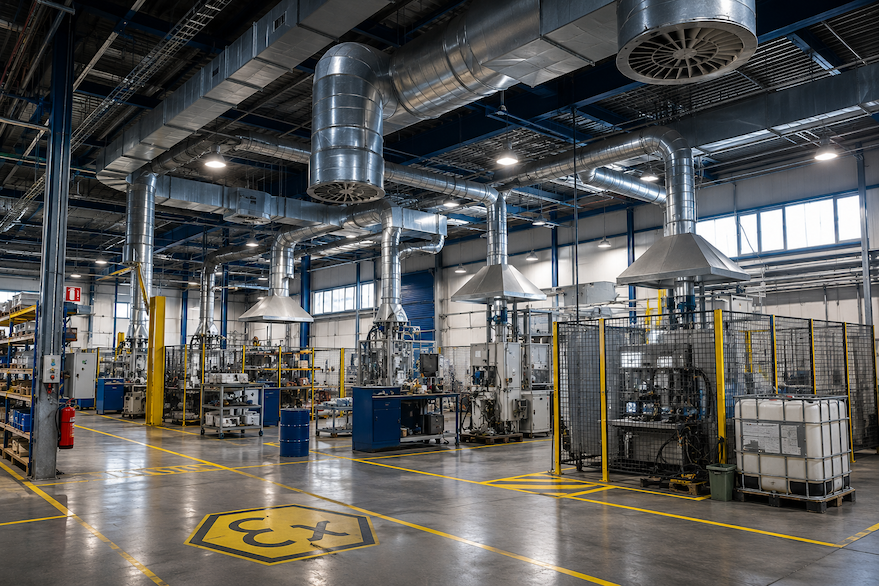

Une ventilation théorique ne remplace jamais une ventilation réelle
La ventilation joue un rôle déterminant dans le classement des zones ATEX.
Elle influence directement la dispersion des gaz, vapeurs ou poussières combustibles et, par conséquent, la probabilité de formation d’une atmosphère explosive.
Lors de la conception d’une installation, certaines hypothèses sont retenues : débit d’air, renouvellement, efficacité des extractions, fonctionnement permanent des systèmes de ventilation.
Quelques années plus tard, la réalité peut être différente.
Une bouche d’extraction partiellement obstruée, un ventilateur moins performant ou une modification des flux d’air dans l’atelier suffisent parfois à modifier les conditions initiales sans que cela soit immédiatement perceptible.
Le zonage doit donc rester cohérent avec les performances réelles des installations techniques et non avec leurs seules caractéristiques théoriques.
Les produits utilisés ne sont pas toujours ceux qui avaient été étudiés
Autre situation fréquente : le procédé industriel évolue, mais les hypothèses de départ demeurent inchangées.
Un nouveau solvant est introduit. Une résine est remplacée. Une poudre présentant des caractéristiques d’explosivité différentes est utilisée. Parfois même, les fournisseurs changent sans que les fiches de données de sécurité ne soient réanalysées.
Or, les caractéristiques d’inflammabilité, les limites d’explosivité ou encore les températures d’auto-inflammation constituent des données essentielles pour évaluer le risque ATEX.
Une modification de produit peut donc justifier à elle seule une révision du zonage.
Le zonage conditionne toute la démarche de prévention
On présente souvent le zonage comme une étape parmi d’autres. En réalité, il en constitue le point de départ.
Une fois les zones classées, la première vérification consiste à s’assurer que les équipements installés présentent un niveau de protection adapté à leur emplacement. Cette adéquation entre le matériel et la zone est une exigence fondamentale de la démarche ATEX.
Le zonage influence également :
- le contenu du DRPCE ;
- le choix des modes de protection des équipements ;
- les règles applicables lors des interventions de maintenance ;
- les procédures concernant les entreprises extérieures ;
- les inspections et contrôles périodiques.
Une erreur de zonage peut ainsi se répercuter sur l’ensemble de l’organisation de la prévention.
À quel moment faut-il réviser un zonage ATEX ?
Contrairement à une idée répandue, la réglementation ne fixe pas de périodicité de révision systématique.
En revanche, le zonage doit être réexaminé dès lors que les hypothèses ayant conduit à son établissement évoluent.
C’est notamment le cas lors :
- d’une modification du procédé ;
- de l’introduction d’une nouvelle substance inflammable ;
- d’une évolution des systèmes de ventilation ;
- de travaux modifiant les installations ;
- d’un retour d’expérience ou d’un incident révélant un écart entre les conditions prévues et la réalité.
Cette logique rejoint d’ailleurs le principe général d’amélioration continue de la prévention porté par la réglementation ATEX et les recommandations des organismes de référence comme l’INRS et l’INERIS.
Le zonage est un document vivant
L’une des erreurs les plus courantes consiste finalement à considérer le rapport de zonage comme un document figé.
À l’image du Document Unique d’Évaluation des Risques Professionnels ou du DRPCE, il doit accompagner les évolutions de l’installation et rester en permanence représentatif de la réalité du terrain.
Cette approche dynamique permet non seulement de maintenir un niveau élevé de sécurité, mais également d’optimiser les investissements réalisés sur les équipements, les inspections et les opérations de maintenance.
Conclusion
Un zonage ATEX ne se résume pas à un plan affichant des zones 0, 1, 2 ou 20, 21 et 22. Il constitue le socle technique de toute la démarche de prévention des risques d’explosion.
Lorsqu’il est fondé sur une analyse rigoureuse et régulièrement actualisé, il permet de prendre des décisions pertinentes concernant les équipements, l’organisation des interventions et la protection des personnes.
À l’inverse, un zonage qui ne reflète plus les conditions réelles d’exploitation peut fragiliser l’ensemble du dispositif de prévention, parfois sans que l’entreprise en ait conscience.
